Fluid Measurement Equipment

流体計測機器

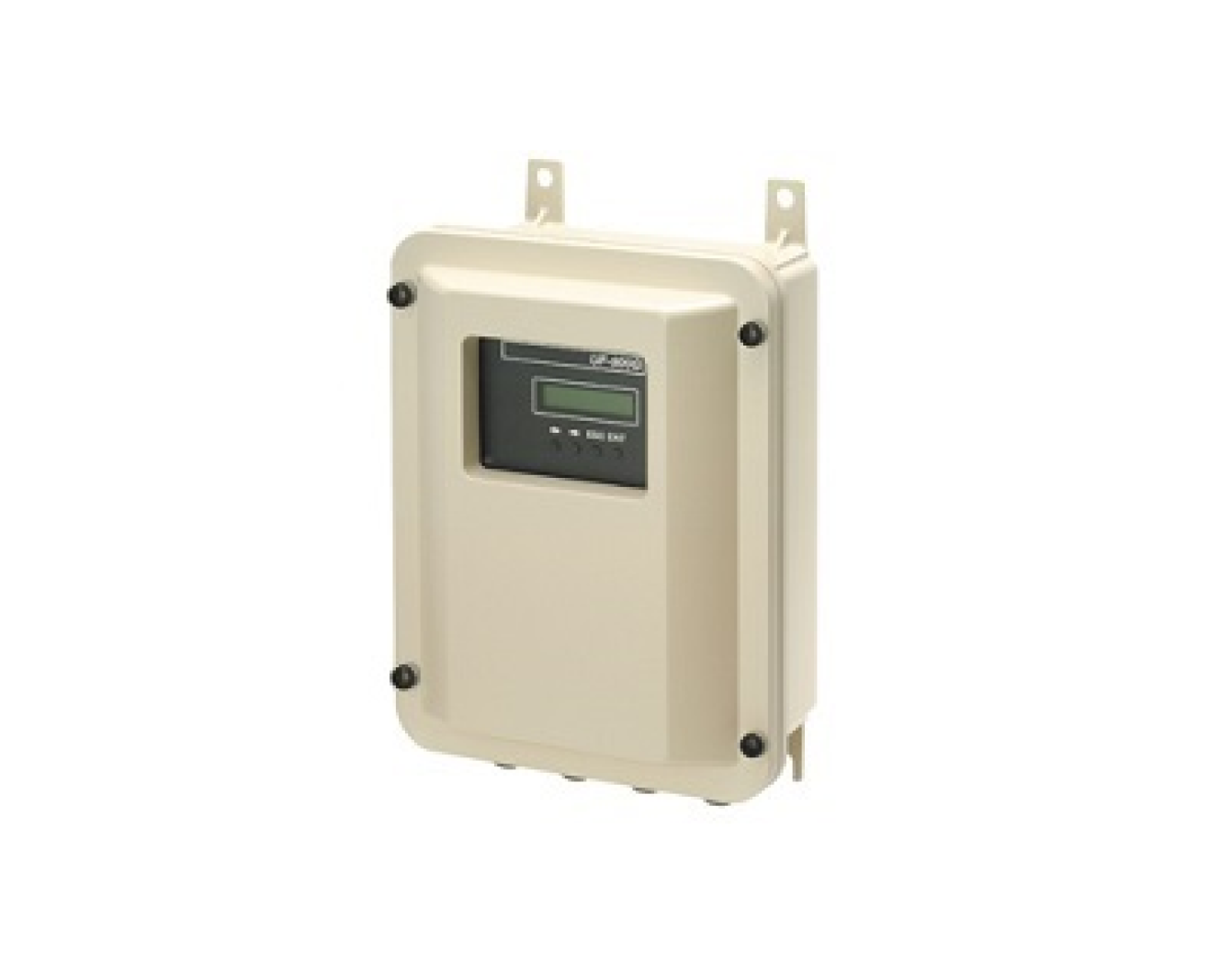

東京計器 超音波流量計 UF-900G UFM-400G

流体計測機器

東京計器 超音波流量計 UF-900G UFM-400G

超音波流量計を1963年に世界で初めて開発した東京計器が、長年にわたって蓄積したノウハウと最新のハードアェア技術を組み合わせて完成した最新鋭の超音波流量計です。
インテリジェント化とローコスト化を望む近年のユーザニーズに応え、上下水市場での高度な流体管理に適合出来ます。

【特長】

  • 従来機種に比べ大幅な小型化と軽量化を実現。
  • 従来のFS精度から、新たにRD精度に改良し、より高 い測定精度を実現。

【測定精度】

UF-900G ±1.0%RD(流速≧0.8m/sの場合)
UFM-400G ±1.0%RD(流速≧2.0m/sの場合)

  • 必要直管長不足に起因する流速分布の乱れの影響を最大 4測線測定まで適用出来ます。
  • 適用配管口径 呼び径:300~6000mm  25~250mmにはUFM-400を用意

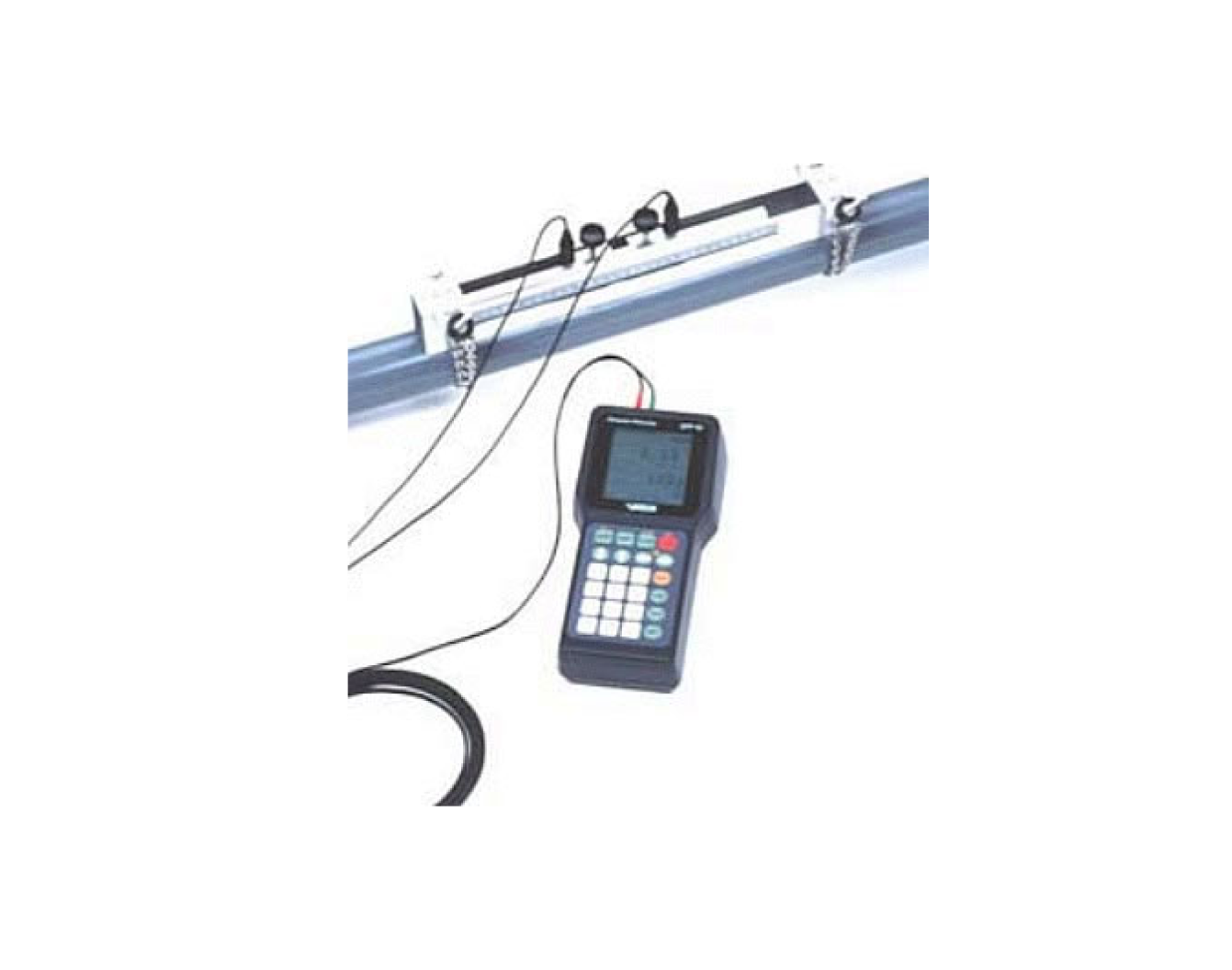

ポータブルサイズ超音波流量計 UFP-20

流体計測機器

ポータブルサイズ超音波流量計 UFP-20

ポータブルサイズの超音波流量計で、持ち運びが容易なため工場やプラントなどで広くご利用頂けます。
月に数回程度の流量計測や、常設の流量計の動作確認などに適しています。

【特長】

  • 小型軽量のハンディタイプ。質量約1.4kg
  • 超音波パルス伝搬時間差法を採用し、上位機種波の測定 精度を実現。
  • 厚さ計機能と音速測定機能を内蔵により、配管の厚さ や、液体の音速が不明な場合でも測定が可能。
  • 充電式バッテリを内蔵。
  • 大型液晶による日本語対話方式により、簡単操作。
超音波流量計 UFH-100

流体計測機器

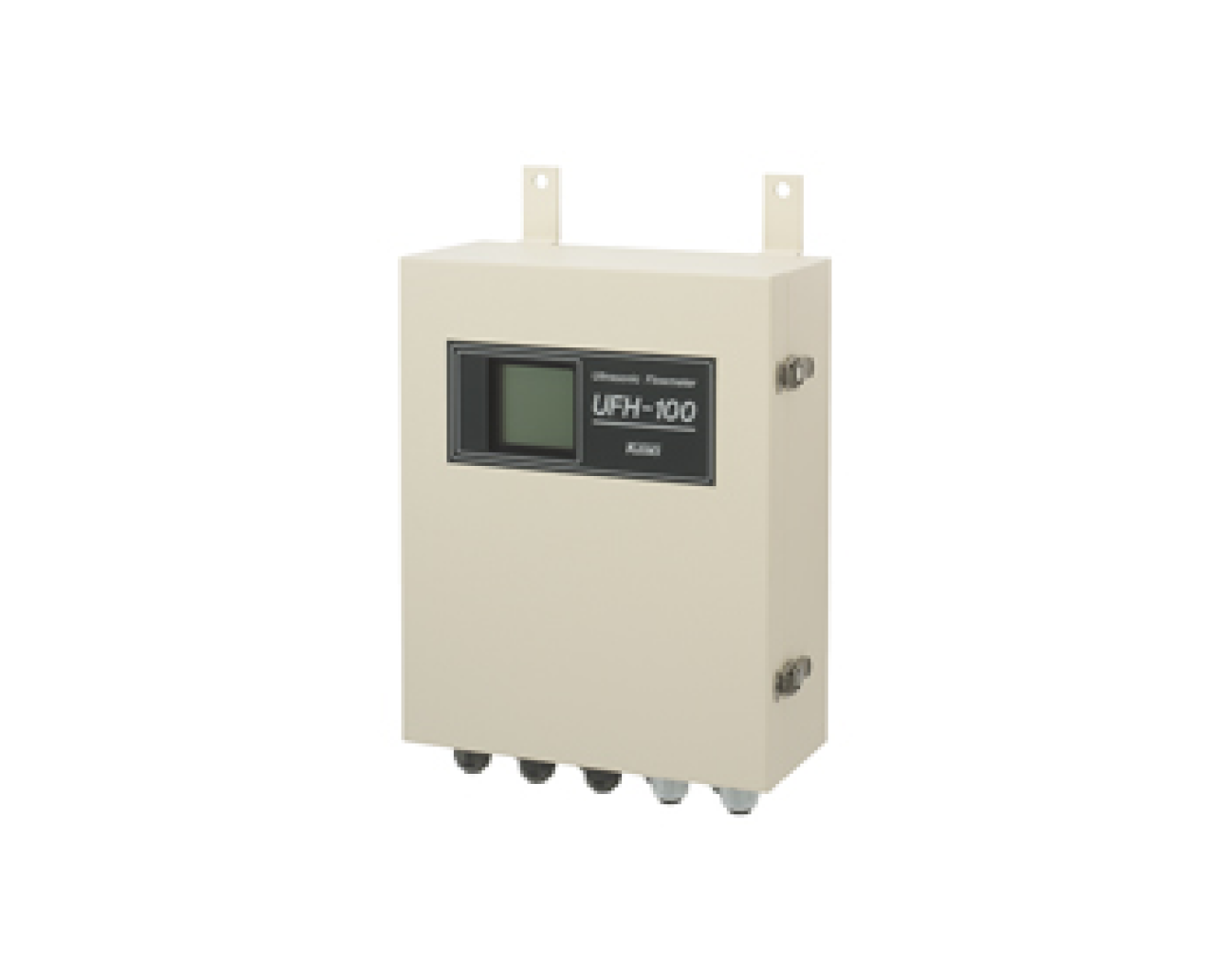

超音波流量計 UFH-100

最新の超音波技術とマイクロ波技術が駆使された開渠用超音波流量計です。豊富なノウハウが注ぎ込まれた超音波流量計と高精度な電波レベル計との組み合わせにより、今までにない高精度で安定した計測を実現しました。
上水、農水、河川水、下水、処理水、産業排水など、自由水面の流量測定に適しています。

【特長】

  • 流体の流速と水位の2つの情報をもとに流量を求めます ので、流れの変化を的確に捉えることが可能。
  • 水路内に流速検出部を設置するだけで絞り機構を設置し ないので、ヘッドロスを生じたり、土砂などの堆積を生 じません。
  • 厚さ計機能と音速測定機能を内蔵により、配管の厚さ や、液体の音速が不明な場合でも測定が可能。
  • 水位ゼロから満水までの流量を測定出来ます。・既設、新設を問わず、水路を改造する工事など必要なし。
  • 流速及び水位の検出部には可動部分はなく、メンテナン スフリーです。
  • 最大4側線まで可能。矩形水路、逆台形、馬蹄形などの 各種水路でも効果的な多側線測定が出来ます。

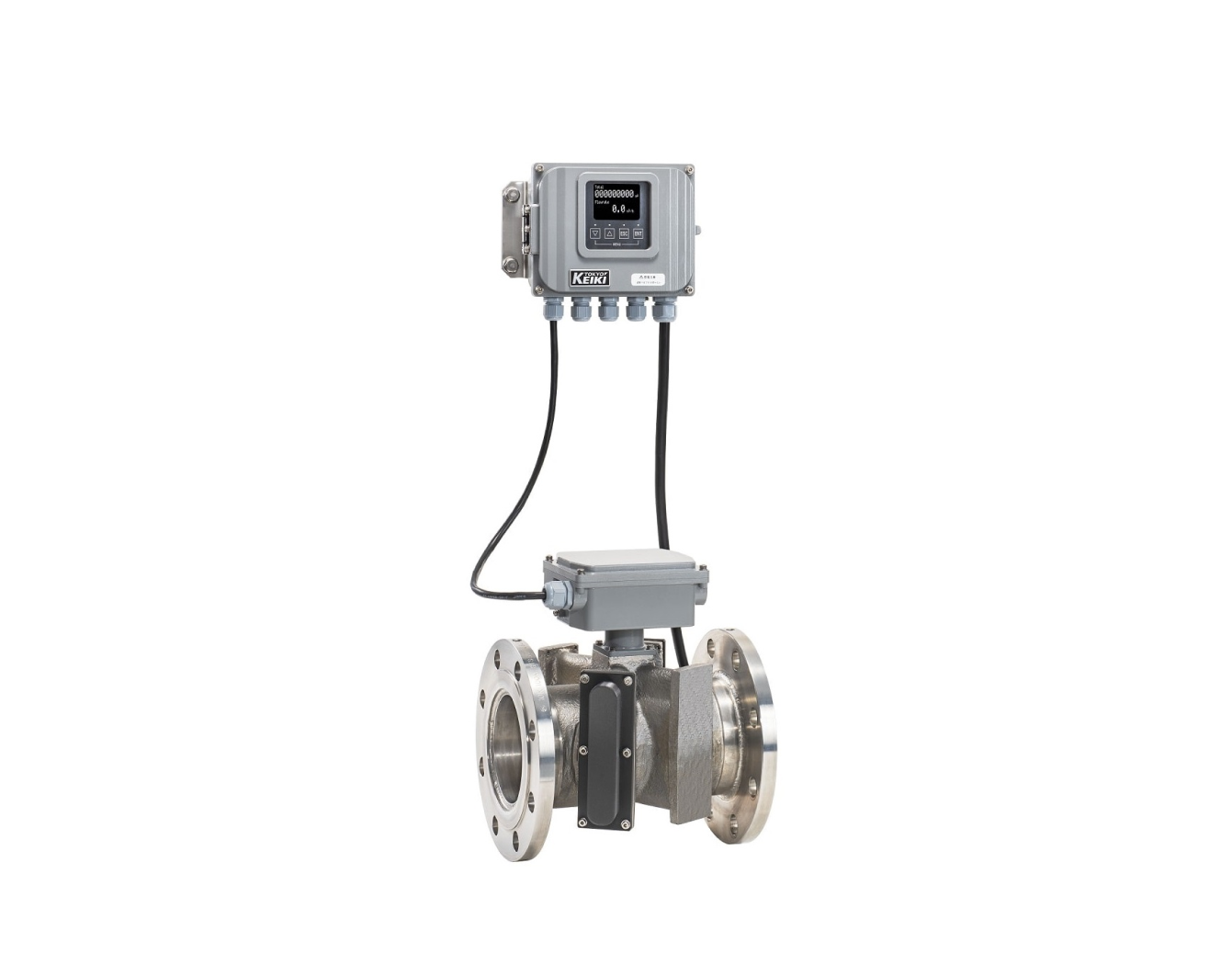

超音波流量計 UFR-300

流体計測機器

超音波流量計 UFR-300

上水、農業用水、工業用水の監視用として新開発された高精度な超音波流量計です。最適化した平行多測線方式を採用することにより、配管内の流速分布が乱れた場合においても安定した計測を可能にし、読み値に対して±0.2%という高い精度を実現しています。
高精度を要求される流量監視や流量制御にぜひご利用ください。

【特長】

  • ±0.2RDの高精度を実現
    超音波センサの測定感への取付けは平行多測線方式(3  測線/6測線)を採用しており、読み値に対して  ±0.2%という高い精度を実現しています。高精度な流  量計測により、上水、農業用水、工業用水の無駄のない  水資源の有効活用を実現し、省エネに寄与します。
  • メンテナンスが容易
    可動部が無いため長期間にわたってメンテナンスが不要  です。また、万一の故障の際も測定管に取り付けられた  超音波センサが接液しない構造となっているため不断水  で交換作業が行え、コスト削減を可能にします。
  • 優れた操作性
    明るく見やすいLCDを採用し、設定操作はフタを開ける  ことなくタッチパネルで簡単に行えます。
  • 設置条件に柔軟に対応できるセパレート型
    変換器は測定管と分離しているため、条件に合わせて設  置場所を自由に選択できます。
超音波流量計 UVH-3000

流体計測機器

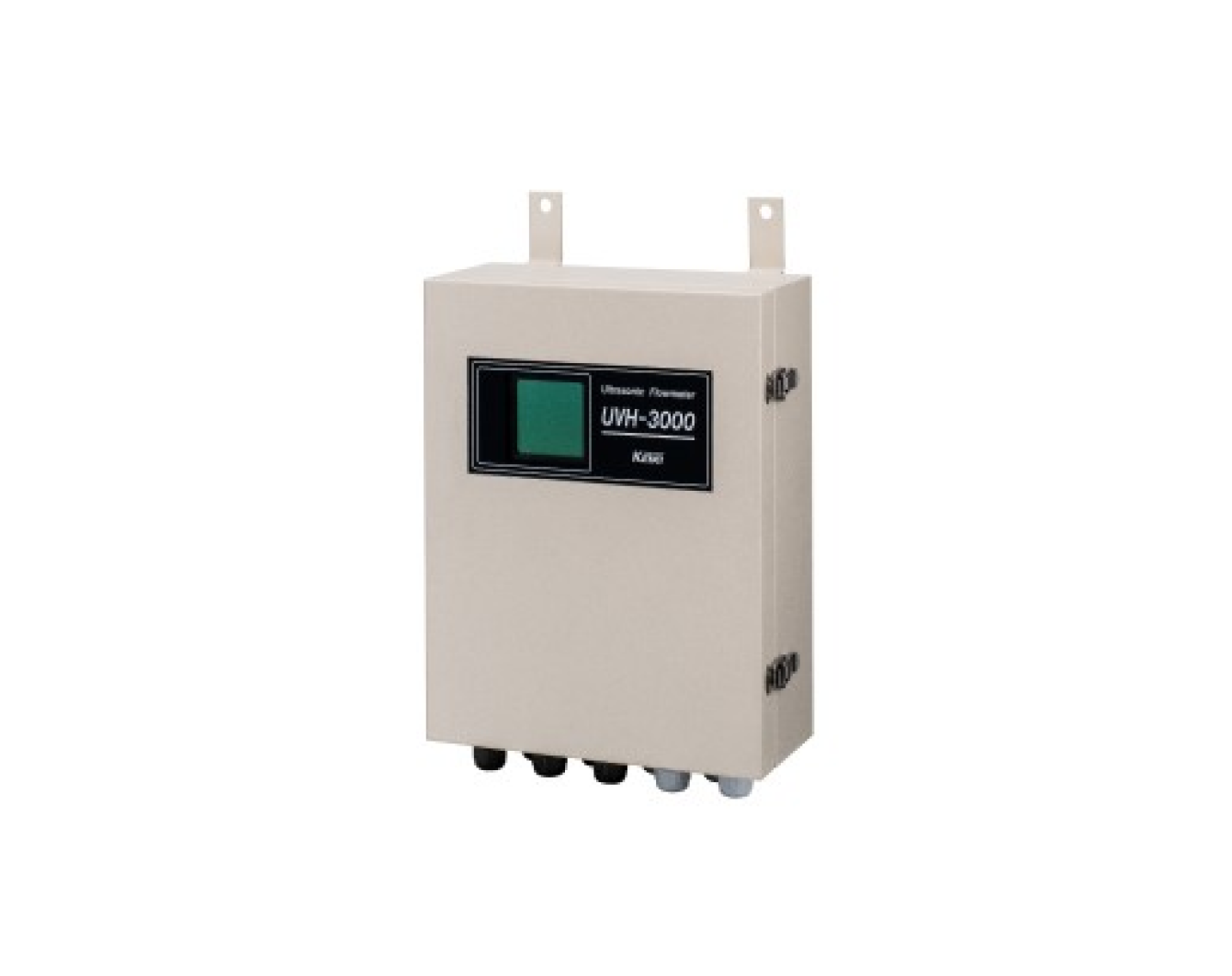

超音波流量計 UVH-3000

超音波管渠流量計UVH-3000は、管渠や開渠など自由水面を持って流れる下水、工場排水などの流量を測定する装置です。
UVH-3000は流速測定方式に超音波パルスドップラ方式を採用し、高い精度と優れた安定性を実現しています。下水処理場の維持管理、公共、流域下水道の流量測定などにお役立てください。

【おもな用途】

微細な遺物や気泡を含む液体、下水や汚水などスラリ液の流量測定

    【特長】

    • 超音波パルスドップラ方式による安定した高精度測定を  実現。
    • 測定対象の流速と水位の2データをもとに流量を求める  ので、背圧を受けるような流れや逆流などの計測が可  能。
    • 水路内に絞り機構を設置しないので、水頭損失や土砂な  どの地積が生じない。
    • 水位ゼロから満水までの流量測定が可能。
    • 検出器の取り付けが容易で、既設、新設を問わず水路の  改造工事は不要。
    • 流速測定は最大4測線まで可能。直線部の短い水路のよ  うに流速分布が乱れている箇所でも安定した測定が可能  (詳細についてはご相談ください)。

    【特長】

    • 本流量計は、排水流量計として使用することができます。 排水積算体積計、排水流速計、排水流量計は特定計測器に指定され計測法の規制を受けます。
    • これらの計測器の製造を行う場合には、経済産業大臣の事業登録が必要です。
    • 当社は計量法(平成4年法律第51号)で定められた特定計測器(排水積算体積計等)である排水流量計の製造者として製造事業者登録されています。
    • また、JIS B 7557:2019 排水流量計一取引又は証明用に対応することも可能です。
    電波レベル計 MRG-10

    流体計測機器

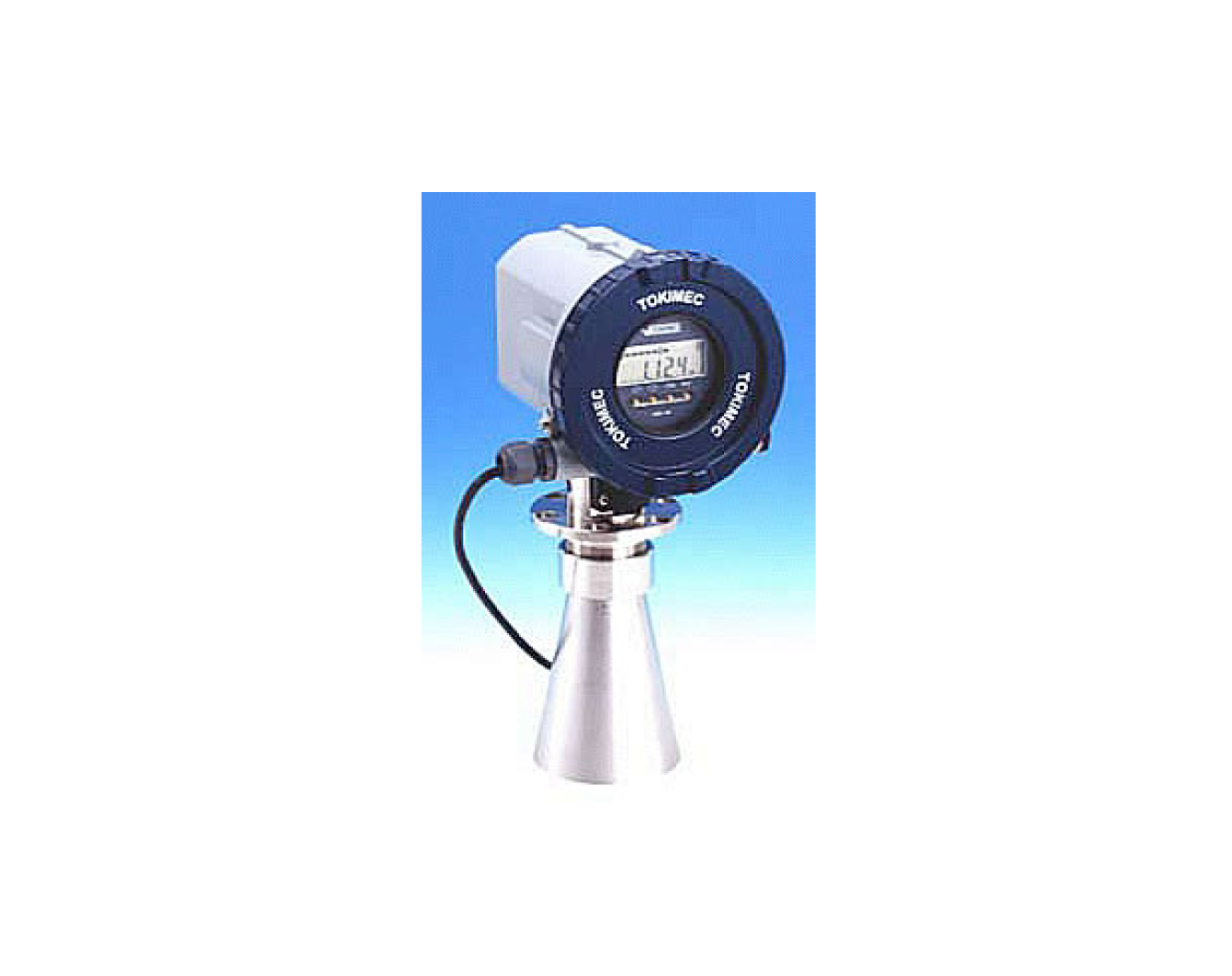

    電波レベル計 MRG-10

    小型・軽量のボデーと最先端のマイクロ波インパルス技術を使用した、2線式電波レベル計です。
    通常のパルス方式のレベル計では困難な、近距離における測定精度の向上について時間軸伸長方式の応用によりこの問題を解決し安定したレベル計測精度を実現しました。

    【特長】

    • 微弱電波使用により、公共空間(河川、海、市街地等)  での使用にも問題なく、場所の制約が有りません。
    • 2線式のため、新たに電源ラインの敷設する必要が無  く、既設のDCラインにそのまま接続が可能。
    • 出力は、DC4~20mAの電流信号と同時に、HAR  T信号が標準で出力しますので、PCへの直接取り込み  も可能です。
    • 電波レベル計の特長である、水蒸気、ガス等の雰囲気中  でも使用可能です。
    • 本質安全防爆構造です。
    電波レベル計 LRG-10

    流体計測機器

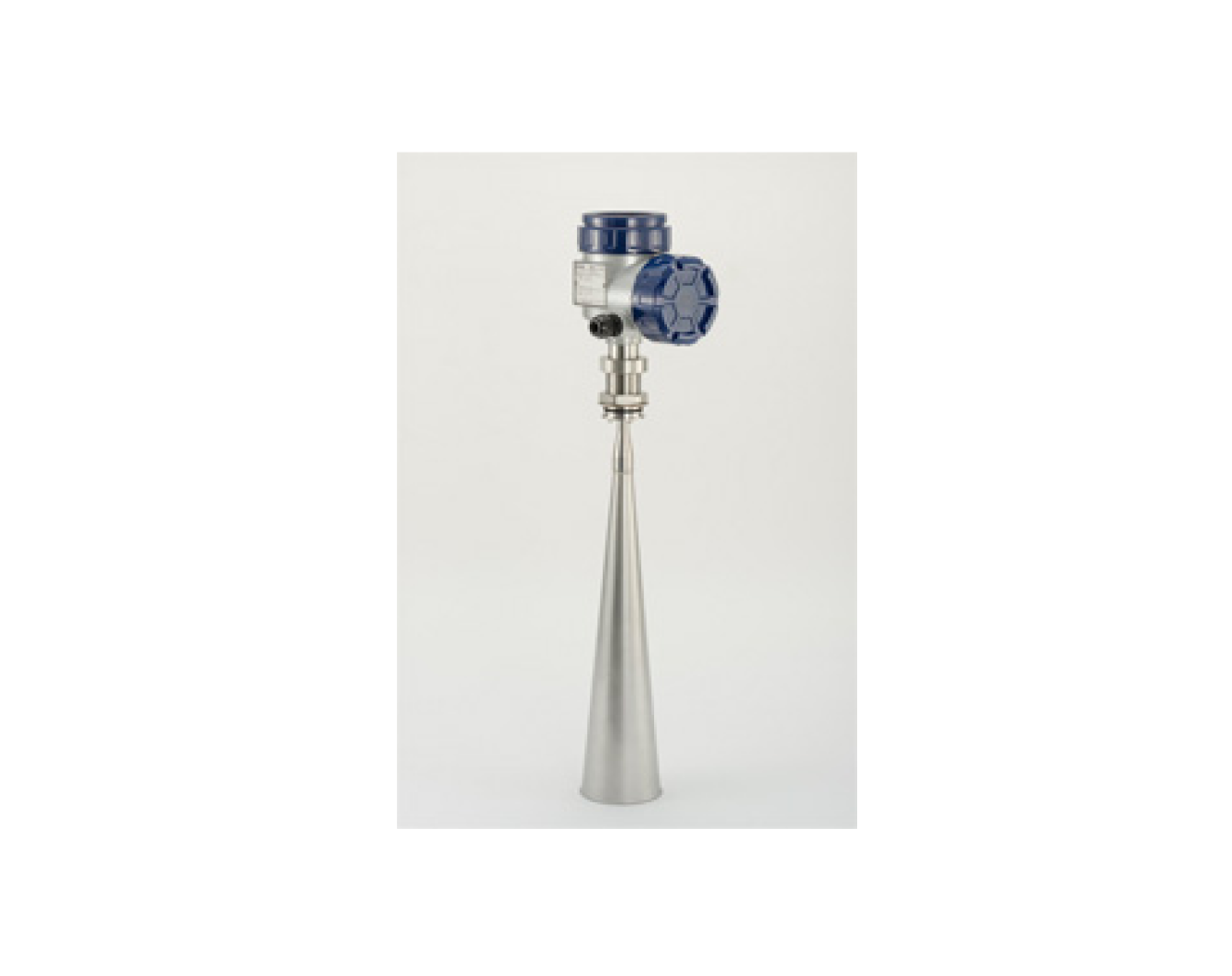

    電波レベル計 LRG-10

    LRG-10は、周波数26Ghzのマイクロ波を使用した電波レベル計です。
    このため、マイクロ波の指向角は小さく、壁面などからの影響が軽減され、狭小な空間でも安定した計測を行うことができます。
    また、微弱電波を使用しているため国内電波法で規定される使用制限が一切なく、河川、海、市街地などの開放空間でも安心してご使用いただけます。

    【概要】

    • 1)±3mm(測定距離0.5m以上)の高精度で測定が可能  です。(オプションで±2mm)
    • 2)指向角が、8度(4Bアンテナ)と小さく狭小空間や障  害物のある場所でも安定した計測が行えます。
    • 3)PCソフトウェアにより設定・調整を簡単に行うことが  可能です。
    • 4)既設機器との置き換えが容易な2線式接続です。
    ガイドウェーブレベル計 GWS-3300

    流体計測機器

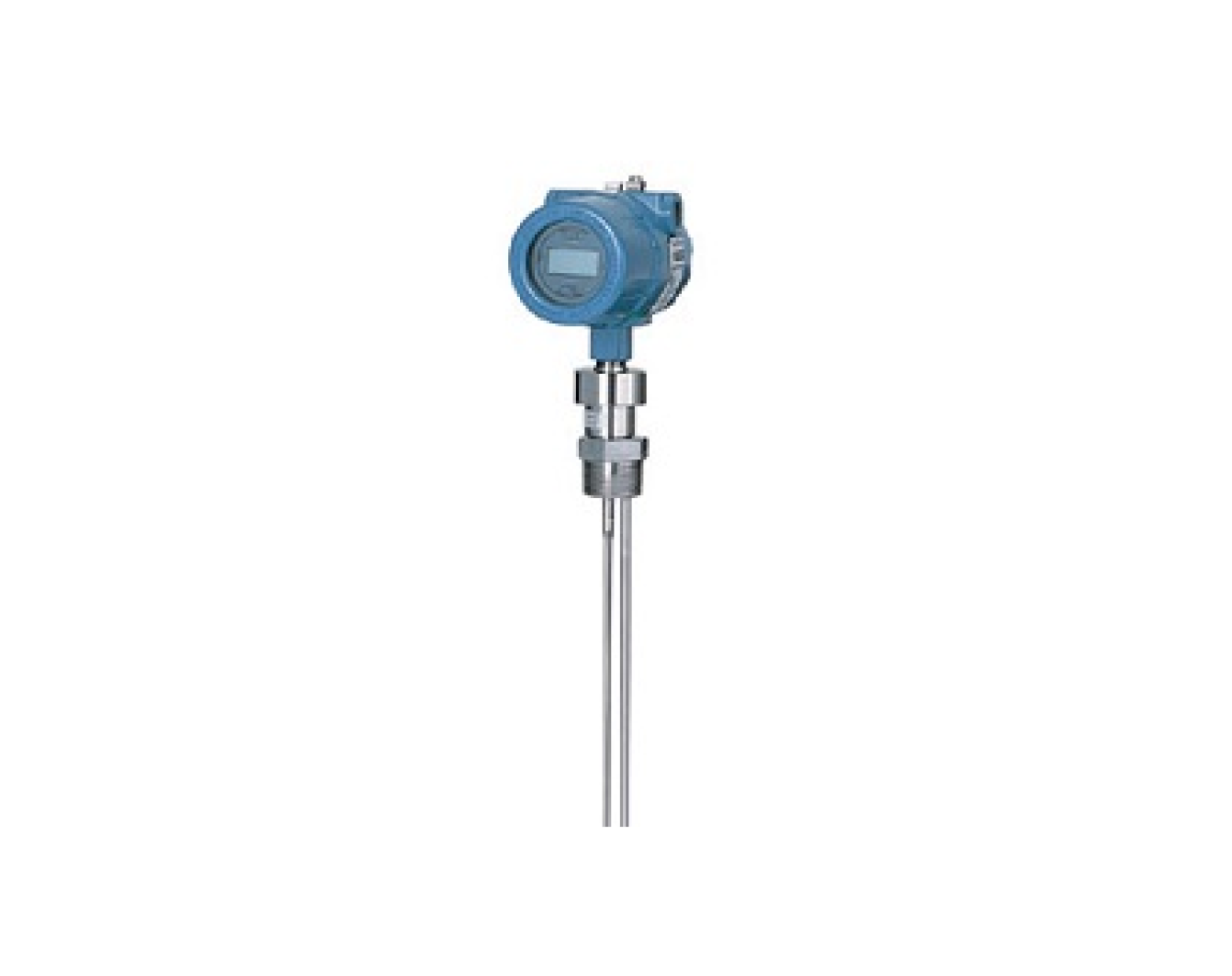

    ガイドウェーブレベル計 GWS-3300

    二線式の電波レベル計で、液面まで設置したロッドまたはワイヤ状のプローブ(検出部)にマイクロ波(インパルス信号)を伝搬させて計測を行います。このため、空間伝搬式の電波レベル計では装備が困難であった狭小な設置空間でも装備することができます。
    温度や圧力などの影響を受けにくいという電波レベル計ならではの特徴はそのままに、幅広い環境条件のもとで高精度なレベル測定を実現します。

    【概要】

    • 狭小空間でのレベル計測が可能
      ロッドまたはワイヤ状のプローブ(検出部)にマイクロ  波(インパルス信号)を伝搬させて計測を行うため、空  間伝搬式の電波レベル計が使用できない小型タンクなど  の狭小空間や取付部の小さな場所でも設置が可能です。

    • 幅広い環境条件に対応
      測定対象の温度やタンク内の圧力などの影響を受けにく  く、安定した測定が可能です。また、水と油のような二  液の界面を測定することが可能です。
      防爆仕様ですので危険場所での使用も可能です。
      さらに、プローブ(検出部)につきましても、一般的な  リジット(ロッド)型やフレキシブル(ワイヤ)型に加  えてコアキシアル(同軸)型、汚水用などの測定対象や  測定範囲にあわせて豊富なバリエーションを取り揃えて  おります。

    • 既設機器との高い互換性と拡張性
      二線式のため既設設備との互換性に優れています。  また、HART準拠出力のため、4~20mAとともにディジ  タル通信もご利用いただくことができます。
      さらに、機器設定をリモートで行うことも可能です。
    平面アンテナ電波レベル計 MRF-10

    流体計測機器

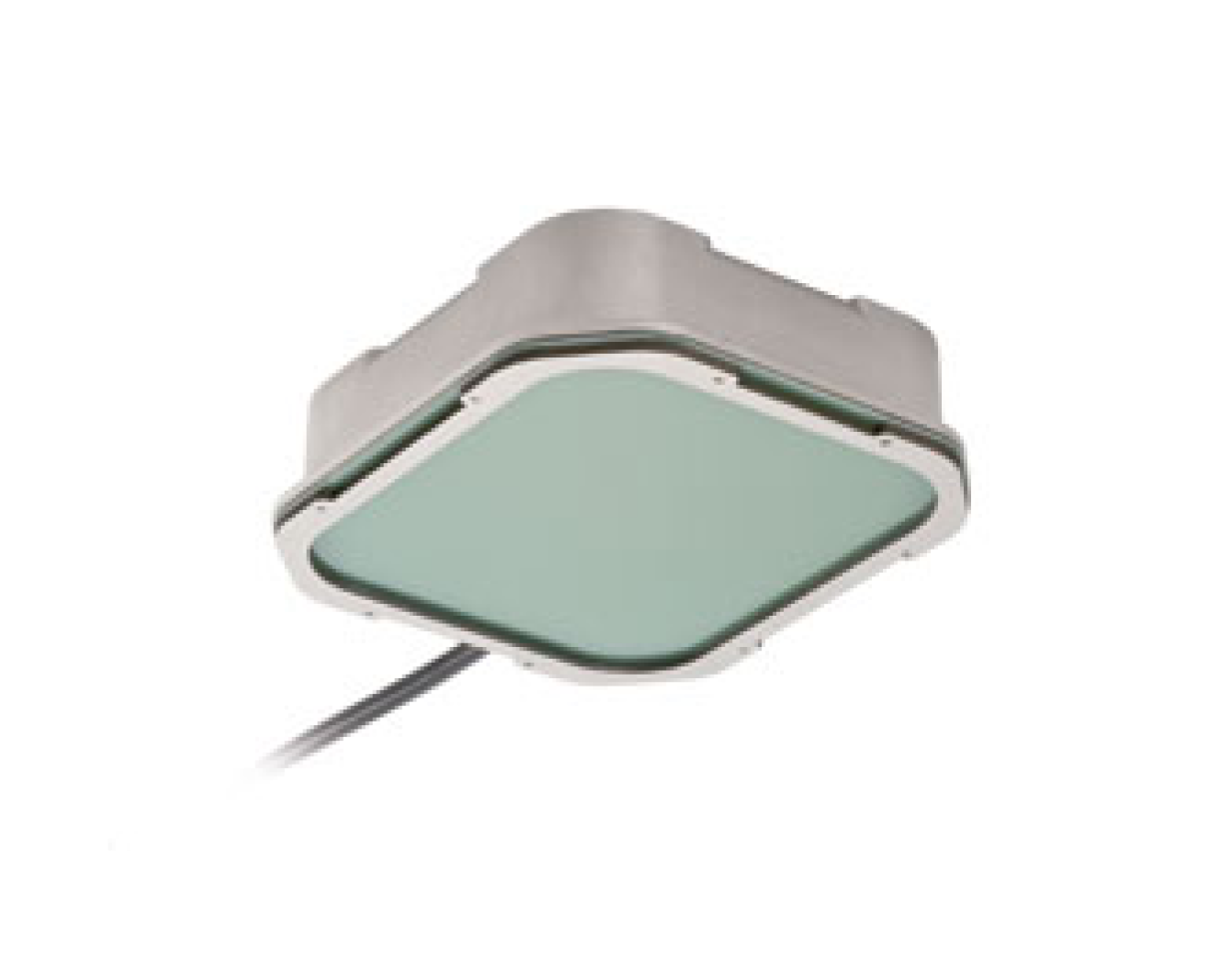

    平面アンテナ電波レベル計 MRF-10

    平面アンテナ電波レベル系MRF-10は、アンテナ(マイクロ波送受信部)と変換器が一体となったオールインワンタイプの電波レベル計です。
    平面アンテナのため、本体の高さ約60mmと非常にコンパクトであり、水中構造となっておりますので幅広い環境での使用が可能です。
    管渠内や排水池の天井部分など、従来の電波レベル計では取付が困難であった場所での非接触レベル計測にぜひお役立てください。

    【特徴】

    • 取り付け場所を選ばないコンパクトボディ
      アンテナ(マイクロ波送受信部)と変換器を一体化し、  本体の高さは60mmとコンパクトです。
      また、本体は水中構造(JIS C 0920 IP68)なので幅広  い用途、環境下で設置が可能です。

    • 微弱電波対応
      微弱電波を採用しているため電波管理法で規定される使  用制限が一切ありません。
      河川、海、市街地などのオープンエリア(開放空間)で  も安心してご使用いただけます。

    • 既設機器との高い互換性と拡張性
      二線式のため既設設備との互換性に優れています。
    投げ込み式水位計 PL-200

    流体計測機器

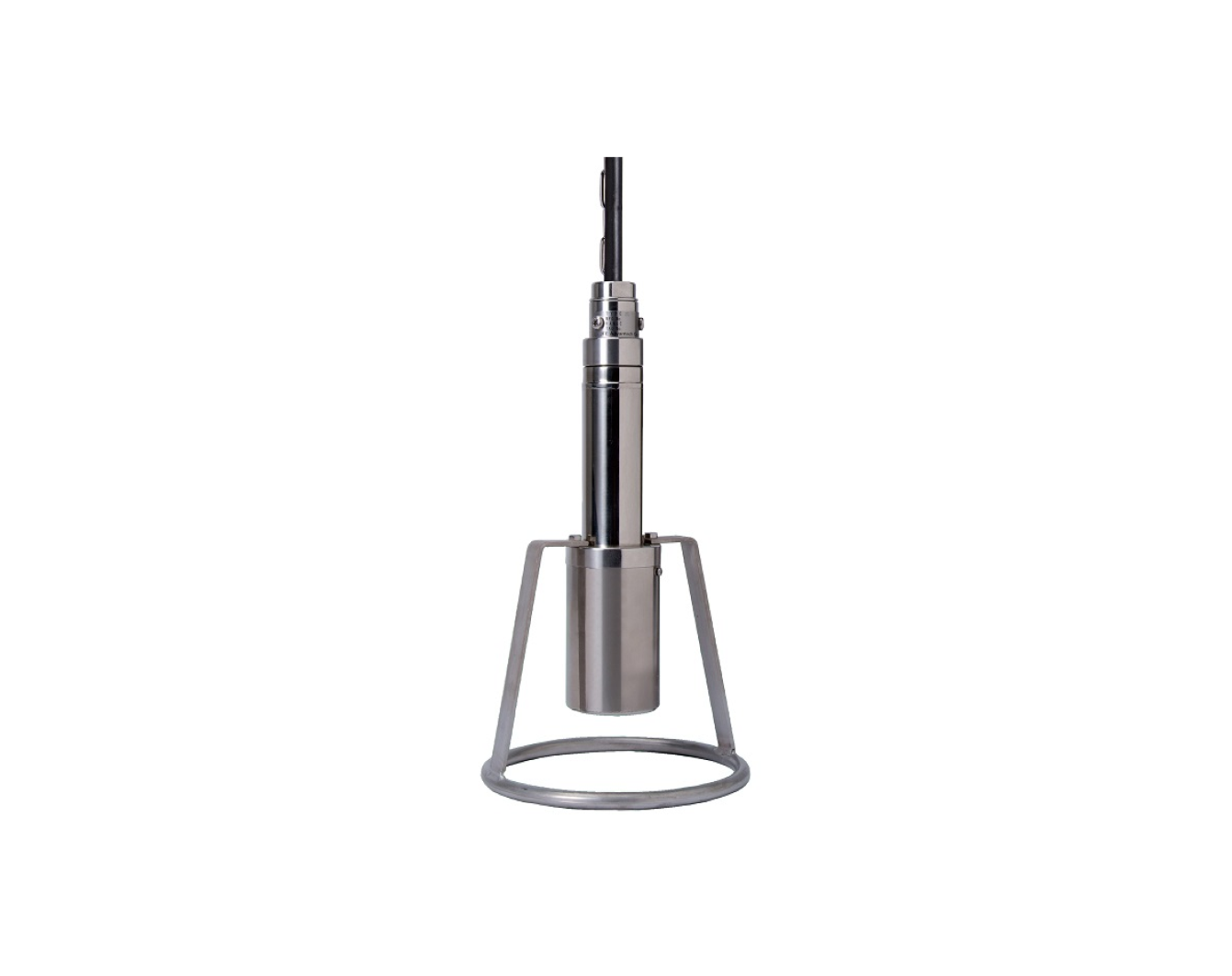

    投げ込み式水位計 PL-200

    投げ込み式水位計PL-200は、水頭圧をベローズで受圧し、その変位を差動トランスにより電気信号に変換して二線伝送する装置です。
    合理的な水位管理にどうぞお役だてください。

    【特徴】

    • 投込式のため設置が簡単で、保守・点検も容易です。  検出器から中継箱までは中空ケーブルを用いて大気圧の  変動を補正します。

    • 測定精度は、スパンの±0.2%と高精度です。

    • 差動トランスセンサ使用により、外部からの電気ノイ  ズ、特に誘導雷などの雷サージに強く、被雷回数による  劣化がありません。

    • おもな回路に避雷回路を内蔵しています。
      変換器にはノイズ対策としてアイソレータを内蔵してい  ます。

    • 変換器のタイプにより浄水から河川水、汚水に至るまで  幅広いアプリケーションに対応しています。
    溢水対策用レベル計 RPL-10

    流体計測機器

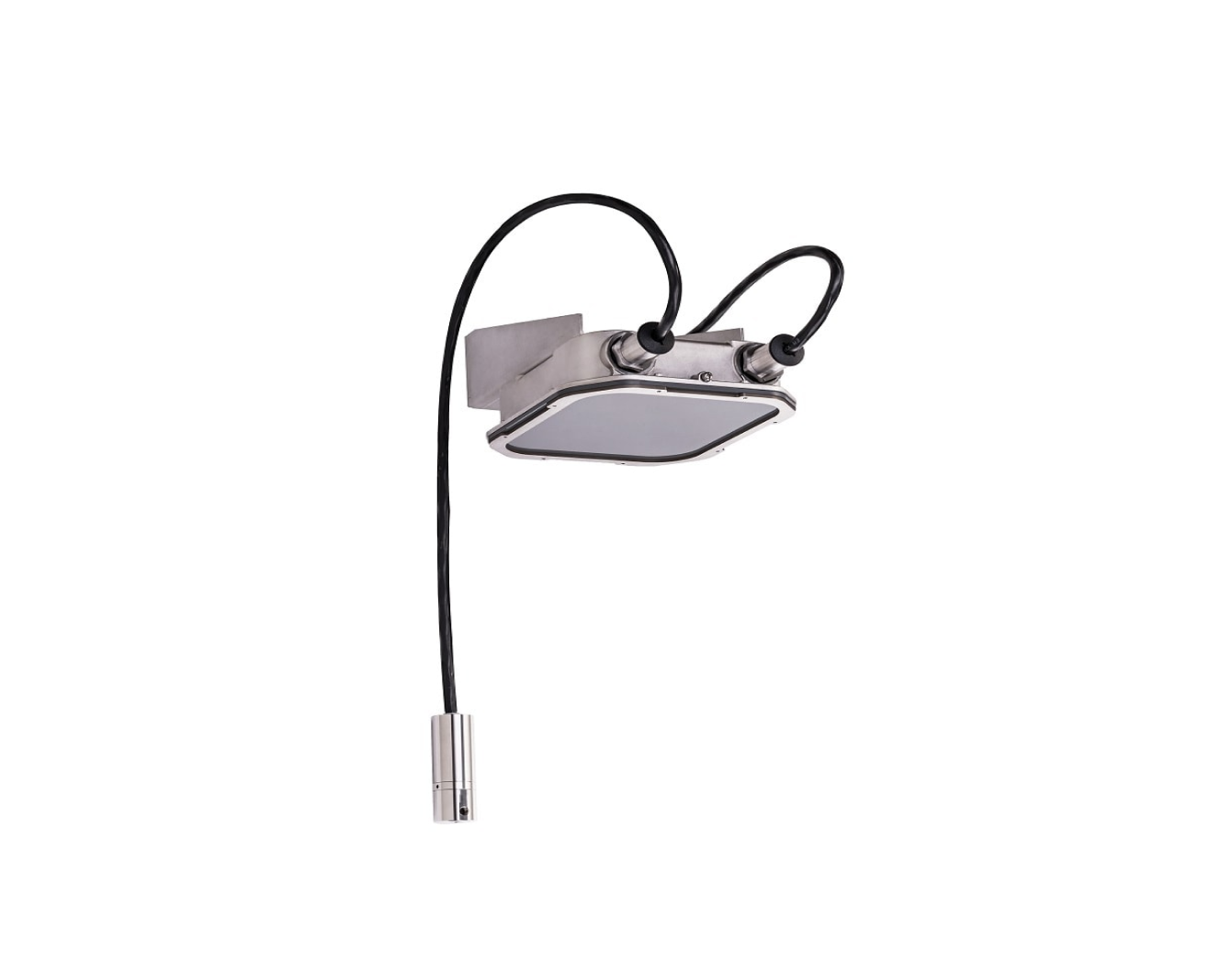

    溢水対策用レベル計 RPL-10

    電波式と圧力式の測定方式をハイブリッドしたレベル計です。通常は電波方式によって水位測定を行いますが、増水時の水没によって電波式レベル計の測定範囲を外れると圧力式に切り換わり、正確な水位を測定し続けます。 マンホールの溢水対策や内水氾濫の監視にお役立てください。

    【氾濫被害の軽減に向けた新しいご提案】

    • 近年多発する局地的な集中豪雨などによってマンホールから水が溢れる内水氾濫のリスクが高まっており、マンホール内の水位監視が求められています。
    • こうした内水氾濫の内水氾濫の水位監視という新たなニーズにお応えするために開発したのが溢水対策用レベル計RPL-10です。
    • 電波式レベル計と圧力式レベル計のメリットを融合し、マンホール内の水位を確実に測定します。
    • 氾濫被害の軽減に向けた東京計器からの新しいご提案です。

    【測定原理】

    • 水位上昇時は、レベル計切換点で電波式レベル計測定から圧力式レベル計測器に自動的に切り替わります。また、圧力式レベル計は中空ケーブルが不要な絶対圧方式を採用しています。RPL-10はレベル切換点において、電波式レベル計測定値で圧力補正を行うため正確な水位測定が可能です。水位下降時は、レベル計切換点で圧力レベル計測器から電波式レベル計測定に自動的に切り替わります。
